產品詳情
我司生產的HRC-ADZ220V32A系列岸電樁供電系統簡單，占地面積小，安裝于碼頭，港口，港口服務區等場所，具有更高的防護等級（整機出廠前進行三次三防處理），船舶在港口碼頭靠泊期間可通過岸電樁進行供電使用，替代傳統的燃油發電，岸電樁作為一種氣體排放抑制的手段，使用操作簡便、無噪音，岸電樁不僅能實現船舶到港作業的零污染、零排放，有效降低我國沿海地區大氣污染零排放，還對國內水運作業能源結構調整、大氣污染防治有重要的示范意義。
本產品采用模塊化設計，由嵌入式單片機控制，包括屏幕顯示、刷卡管理、掃碼支付管理、供電接口管理、聯網監控、電能計量、安全保護等功能，集監控、計量、計費、支付、保護功能于一體，為內河船舶靠岸提供安全可控的交流電源。系統配置RS485、RS232、CAN和以太網接口，可與本公司云平臺互聯互通，可與后臺計算機配合通訊，實現“遙控、遙測、遙信、遙調”，運程控制供電以及手機支付功能，適應船舶供電要求，是符合新能源技術發展方向的新型供電產品。
本產品以國標為主要設計依據，保證供電的安全、可靠。
技術標準：
|
標準號 |
標準名稱 |
|
|
《碼頭船舶岸電設施工程技術標準（GBT51305-2018）》 |
|
|
內河碼頭船舶岸電設施建設技術指南 |
|
GB7251.1-2013 |
低壓成套開關設備和控制設備第1部分：總則 |
|
GB50052 |
供配電系統設計規范 |
|
GB6829-95 |
漏電電流動作保護器 |
|
GB/T51305-2018 |
碼頭船舶岸電設施工程技術標準 |
|
GB/T4797.6-2013 |
環境條件分類自然環境條件塵、沙、鹽霧 |
|
GB/T51305 |
碼頭船舶岸電設施工程技術標準 |
|
GB/T36028 |
靠港船舶岸電系統技術條件 |
|
JT/S155-2012 |
碼頭船舶岸電設施建設技術規范 |
|
DL/T448 |
電能計量裝置技術管理規范 |
|
GB/T17626.2-2006 |
電磁兼容試驗和測量技術 靜電放電抗擾度試驗 |
|
GB/T17626.3-2006 |
電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗 |
|
GB/T17626.4-2008 |
電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗 |
|
GB/T17626.5-2008 |
電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗 |
功能特點
交流輸入配置漏電保護開關，具備輸出側的過載保護、短路保護和漏電保護功能。
岸電樁配置實時故障和歷史故障記錄，實時顯示岸電樁狀態。
交流輸入配置D級防雷器，具備防感應雷、防操作過電壓的保護功能。
交流輸出配置交流智能電能表，可以進行交流供電電量計量。
岸電樁具備對外通信功能，標配為通過以太網接口將用戶信息、設備狀態信息上傳給后臺監控系統，獲取并執行后臺監控系統的控制命令?？蓪?shí)時實現微信支付、微信控制供電的整個過程，通信接口也可以選配GPRS/CDMA無線網絡模塊。
供電接口連接器具有鎖緊裝置用于防止連接時意外斷開，并具備防誤操作功能。
岸電樁基礎應根據岸電樁產品的土建要求及現行有關規范、規程進行設計。
安裝步驟：
步驟1：
:將岸電樁底座的箱體拆開
步驟2：

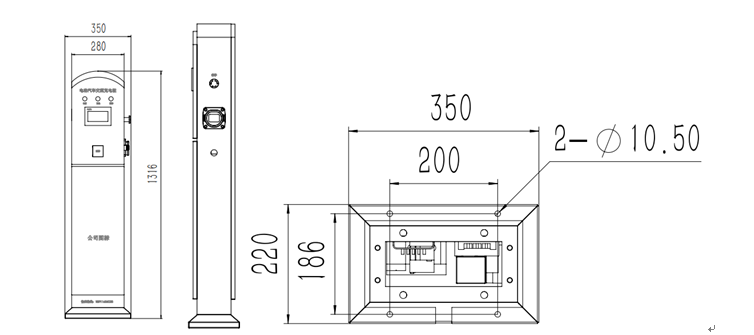

- 水泥基座長500X寬300X高150（高于地面高度），長方向面向船舶；
- 用沖擊鉆打4個直徑10mm孔，位置尺寸200X186mm，深度不小于100mm（可做預埋件）；
- 將4顆M8膨脹螺絲擰入安裝座對應的孔內縮緊。
步驟3：
將岸電樁底座的箱體用拆掉的螺絲固定好
步驟4：
將進線電纜從底座后端（或水泥墩穿線管）穿入岸電樁內部
