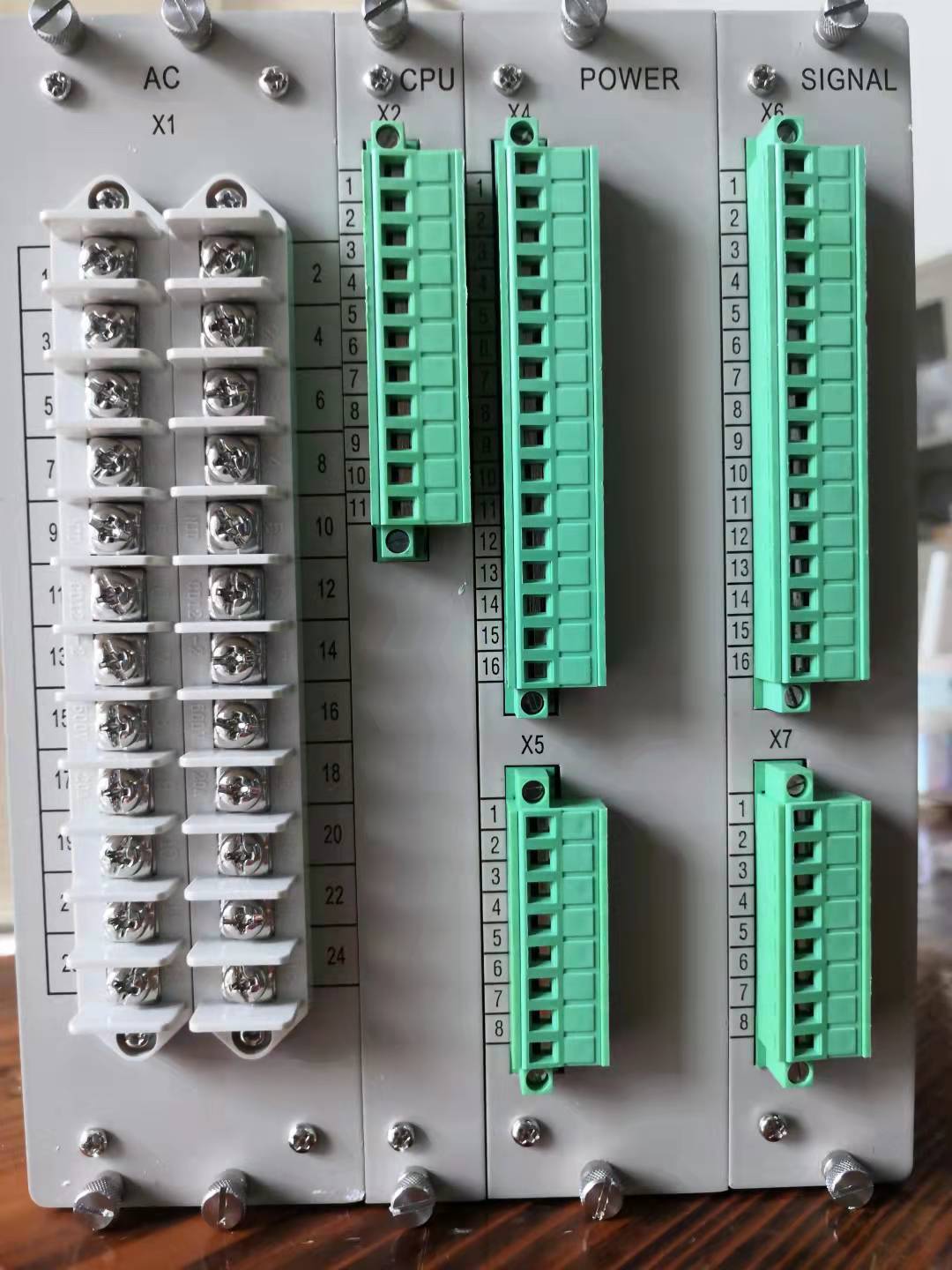

SAI-528D數字式電容器保護測控裝置
一、概述
SAI-528D為用于66kV及以下中性點經消弧線圈接地或不接地中低壓系統中裝設的并聯電容器保護測控裝置，可在開關柜就地安裝。適用于單 Y，雙 Y，△形接線電容器組。
SAI-528D-1是以電流電壓保護及不平衡電壓保護為基本配置的成套電容器保護裝置；SAI-528D-2是以電流電壓保護及不平衡電流保護為基本配置的成套電容器保護裝置。
保護功能配置：
l 三段式相間過流保護
l 三段式零序過流保護
l 電流保護定時限、反時限可選
l 零序保護定時限、反時限可選
l 低壓保護
l 過壓保護
l 三相不平衡保護（SAI-528D-1對應不平衡電壓，SAI-528D-2對應不平衡電流）
l 自投切保護
l PT 斷線自動檢測
測控功能配置
l 11路強電遙信開入采集
l 裝置失電告警，裝置事故信號，裝置告警信號
l 斷路器分合模擬量遙測：Ia、Ib、Ic、Ua、Ub、Uc、P、Q、Cos、F
二、保護原理說明
2.1、過電流元件
裝置實時計算并進行三段過流判別。
裝置在執行三段過流判別時，各段判別邏輯一致，其動作條件如下：
1） IF > In ；Idn為n段電流定值，IF為相電流
3) T > Tn ；Tn 為n段延時定值
2.2、零序過電流元件
零序過電流元件的實現方式基本與過流元件相同，滿足以下條件時出口跳閘：
1)3I0 > I0n ； I0n： 接地N段定值
2)T > T0n ；T0n： 接地N段延時定值
2.3、反時限元件
反時限保護元件是動作時限與被保護線路中電流大小自然配合的保護元件，通過平移動作曲線，可以非常方便地實現全線的配合。常見的反時限特性解析式大約分為三類，即標準反時限、非常反時限、及端反時限，本裝置中反時限特性由整定值中反時限指數整定。
2.4、低壓保護元件
低電壓元件是為了保護電容器組免受損害而設置。
低電壓+失壓元件的動作條件：
1） 三個線電壓均低于低電壓定值Uqdy；
2） 當U1<0.15Un，Imax<0.02In或U1>0.15Un，U2<8V；
3） 延時時間到；
4） 斷路器在合位且無控制回路斷線信號。
純低壓元件的動作條件：
5） 三個線電壓均低于低電壓定值Uqdy；
6） 本線路三相電流均小于低壓閉鎖電流整定值Ibs；
7） 延時時間到；
8） 斷路器在合位且無控制回路斷線信號。
2.5 過電壓元件
過電壓元件也是為了保護電容器組免受損害而設置。
在滿足下列條件時，過電壓元件動作：
1） 三個線電壓中的任一個電壓高于過壓整定值；
2） 斷路器在合位；
3） 延時時間到。
2.6、不平衡元件
不平衡元件主要用來保護電容器內部故障，其動作條件如下：
1） 單相不平衡輸入量（單相式）或三相不平衡輸入量中的任一個（三相式）大于不平衡整定值時；
2） 斷路器在合位；
3） 延時時間到。
說明：SAI-528D-1輸入為不平衡電壓，SAI-528D-2輸入為不平衡電流
當SAI-528D中不平衡模擬輸入量僅有一個時，則接入端子上的三相不平衡中的任一相皆可。
2.7、自投切功能
當不使用綜合自動化電壓無功調節裝置（如VQC）時，用戶可根據情況選用該功能。
自動切除條件：
1） 三個線電壓中任一個大于自投切過壓定值；
2） 無保護動作閉鎖信號；
3） 斷路器在合位；
4） 自投切壓板投入；
5） 延時時間到。
自動投入條件：
1） 三個線電壓均小于自投切低壓定值且大于64V；
2） 無保護動作閉鎖信號；
3） 斷路器在分位；
4） TWJ保持5分鐘以上；
5） 自投切壓板投入；
6） 延時時間到。
注意： 1. 自投切動作時間建議大于2秒。
2. 為防止誤自投電容器于故障，手跳、遙跳或有保護動作閉鎖投切開入時，本保護裝置自動退出自投切軟壓板。
2.8 PT斷線檢測
功能同SAI-518D。
PT斷線檢測功能可以通過壓板投退。
2.9 數據記錄
本裝置具備故障錄波功能?？捎涗浀哪M量為Ia、Ib、Ic、3I0、Ua、Ub、Uc、Ux、Ii0，可記錄的狀態量為斷路器位置、保護跳閘合閘命令。所有數據記錄信息數據存入FLASH RAM中，可被PC機讀取?？捎涗浀匿洸▓蟾鏋?個以上，每次錄波數據總時間容量為1S，分兩段記錄，動態捕捉并調整記錄時間?？捎涗浀氖录簧儆?000次。本裝置除記錄系統擾動數據外，還記錄裝置的操作事件、狀態輸入量變位事件、更改定值事件及裝置告警事件等。
可記錄的模擬量增加BPHA、BPHB、BPHC。
2.10、遙信、遙測、功能
功能主要有三種：正常跳閘操作和合閘操作，接地選線跳閘操作。
遙測量主要有：IAc、(IBc)、ICc、UA、UB、UC、UAB、UBC、UCA、COS￠、P、Q、F 和電度。所有這些量都在當?shù)貙崟r計算，實時累加，三相有功無功的計算消除了由于系統電壓不對稱而產生的誤差，且計算完全不依賴于網絡，精度達到 0.5 級。
遙信量主要有：16 路遙信開入、裝置變位遙信及事故遙信，并作事件順序記錄，遙信分辨率小于2ms。
