產品詳情

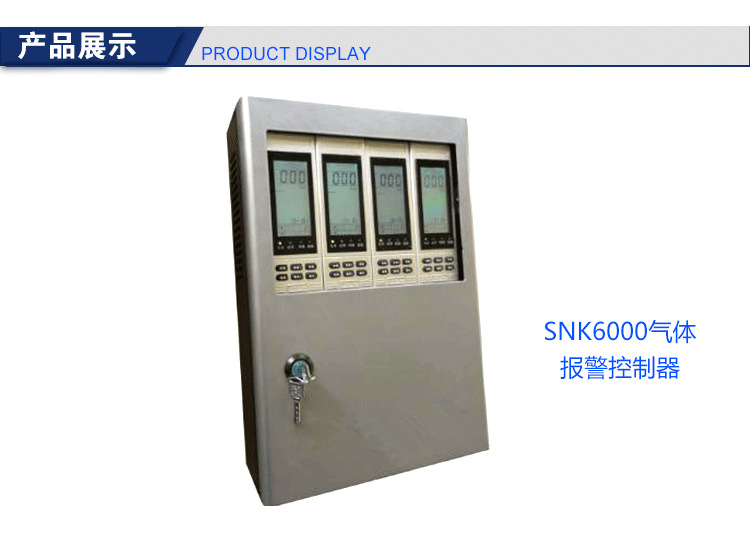

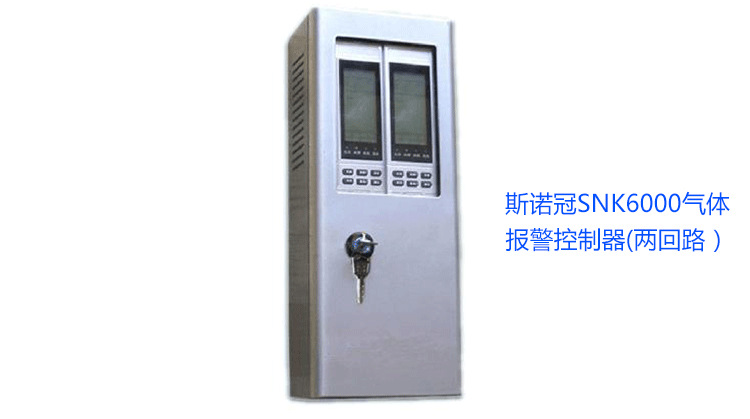

★SNK6000型氣體報警控制器是本公司開發的高新技術產品，采用高集成度單片機作為控制管理核心，具有備電接口，它可以與本公司研制的SNT100/200型等4-20mA標準信號輸出的點型氣體探測器相配接，組成功能強大的氣體報警控制系統。亦可輸出（4-20）mA標準信號，上接二次（或DCS）儀表。
★SNK6000氣體控制器是分線氣體報警器的一種，當安裝點位在8個及以下的數量時，可選用該型號儀器。SNK6000氣體報警器控制器嚴格按照國家標準要求設計生產并通過了國家級防爆和性能檢驗。該儀器可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃?xì)怏w的各個行業，是保證財產和人身安全的理想監測儀器。

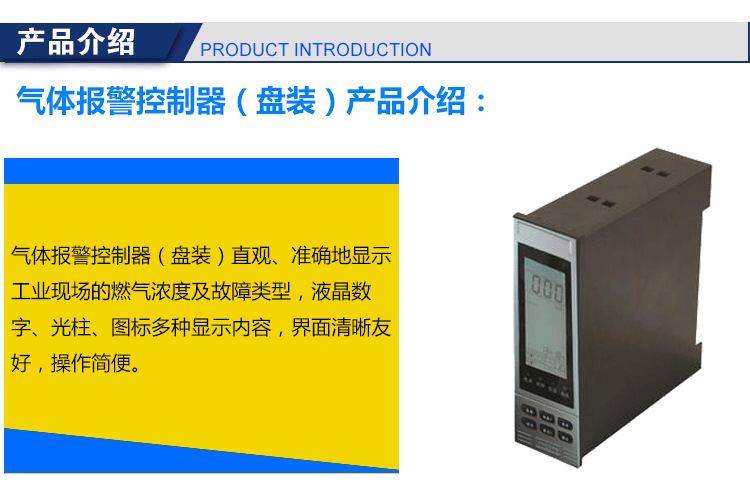

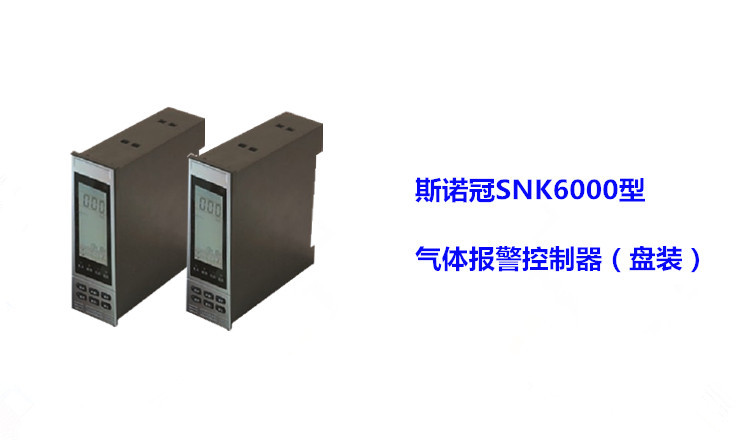

SNK6000盤裝式

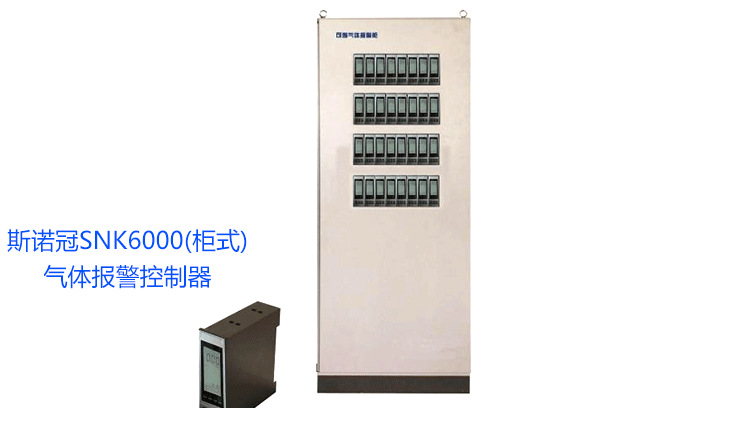

★安裝方式： 盤裝/落地式
★連接方式： 三線制分線式
★檢測范圍 ：PPM級/vol%
★報警方式： 高低兩段聲光報警
★報警音量 ：＞70dB
★顯示方式 ： 數字、光柱同步液晶顯示
★接收信號 ：4-20mA標準信號
★相應時間 ：＜30s
★功 耗： ≤4W/路
★電 源 ： AC220V±15% 50HZ
★執行標準 ：GB16808-2008
★輸出信號： 接點信號、AC220V/1A
★使用環境 溫度：-10～50℃
濕度：≤93%RH

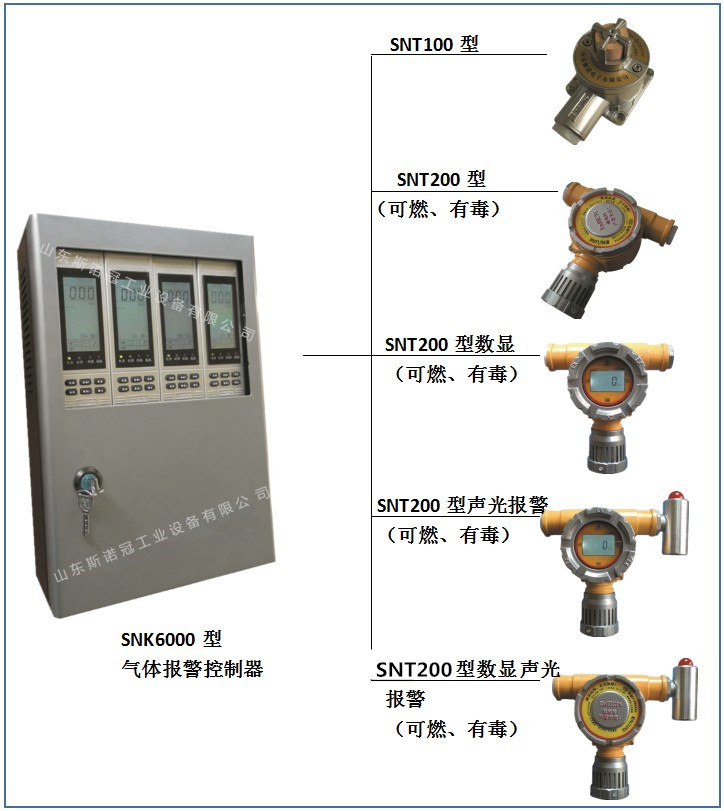

★匹配探頭： SNT100/200型
★可帶探測器數量1-66路
◆液晶數字、光柱、圖標多種顯示內容。
◆界面清晰友好，操作簡便。
◆直觀、準確地顯示工業現場的燃?xì)鉂舛燃肮收项?lèi)型。
◆具有設備故障、報警、聲光指示功能。
◆具有自檢、自診斷功能。
◆具有故障、報警記憶和查閱功能。
◆設有密碼，防止誤操作。
◆具有主、備電轉換及欠壓保護功能。
◆可手動控制接點輸出。
◆具有日歷顯示及設置功能。
◆接、輸出4-20mA標準信號功能
★安裝說明：
1、安裝位置：
氣體報警控制器屬非防爆結構，應固定安裝在安全場所，其安裝位置應選擇在便于觀察和維修之處，周?chē)粦?yīng)有影響儀器正常工作的強電磁場(電機、變壓器、動力電纜等)。
2、安裝方法：
a、采用盤裝固定式：將報警控制器插入儀表盤開孔，從儀表盤后面將兩個固定支架分別插入機殼（上、下）安裝孔，旋轉螺桿緊固。
b、采用壁掛固定式：根據控制器的安裝位置，用兩只M8的膨脹螺栓堅固在墻壁上，安裝要牢固、不傾斜。接地螺絲應可靠接地！
RS485通訊信號SNK6000型氣體報警控制器，SNK6000（總線式）報警系統設備廠家。

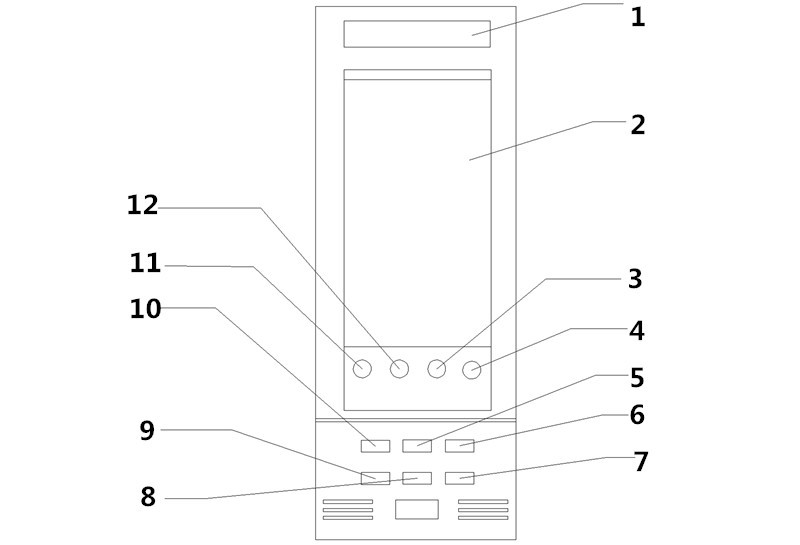

（一）盤面的布置
盤面布置說明：
1、區域檢測位置粘貼處
2、液晶顯示屏
3、低報指示燈
4、高報指示燈
5、自檢↑鍵
6、消音鍵
7、確定鍵
8、復位↓鍵
9、排風鍵
10、控閥鍵
11、電源指示燈
12、故障指示燈

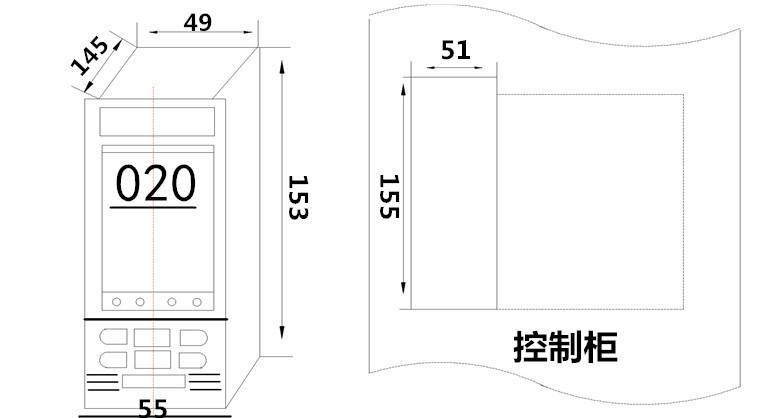

（二）控制器/柜體開口尺寸
控制柜開孔說明：
開孔高度是定值即155mm
開孔寬度公式：寬度=51+（n-1）*55mm.
n為控制柜一排安裝儀器的路數
例如：控制柜一排安裝10路儀器，開孔高度為155mm,開孔寬度為：51+（10-1）*55=546mm

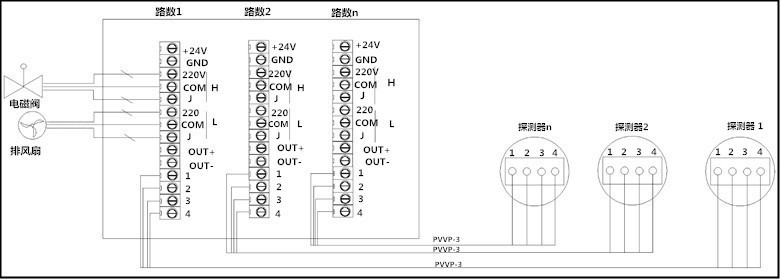

（三）輸出和布線
接線板端子說明：
+24V GND為電源輸入
端子H接高報聯動裝置
端子L接低報聯動裝置
OUT+/OUT-:4-20mA輸出
1：機殼地（一般接屏蔽線）
2：GND
3：4-20mA信號
4：DC24V

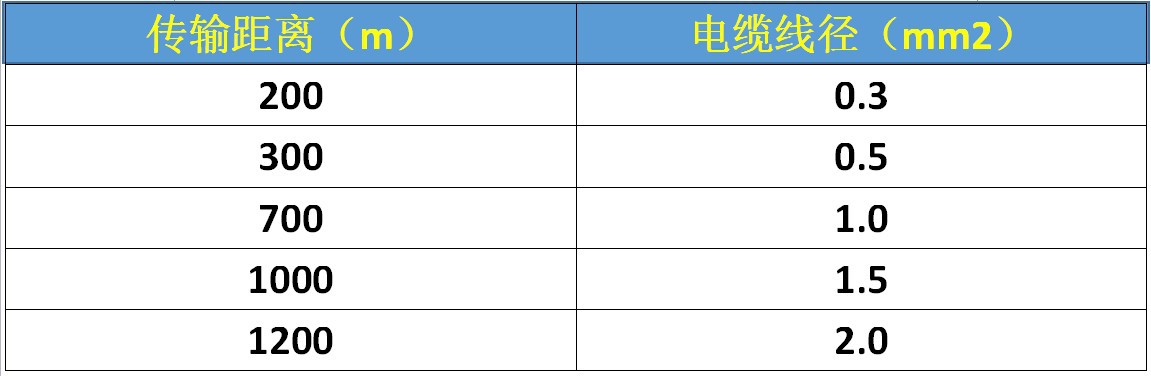

控制器和探測器之間電纜線徑和傳輸距離對應關系表
