產品詳情
◆控制器采用壁掛固定式,嚴格遵循國家標準GB16808-2008《可燃?xì)怏w報警控制器技術要求及試驗方法》,通過了國家消防電子產品質量監督檢驗中心的檢驗,并取得制造計量器具許可證;探測器是按照GB15322.1-2003《可燃?xì)怏w探測器─第1部分:測量范圍0-100%LEL的點型可燃?xì)怏w探測器》、GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型"d"》嚴格設計制造,并通過了國家級防爆和性能檢驗。
◆工作原理

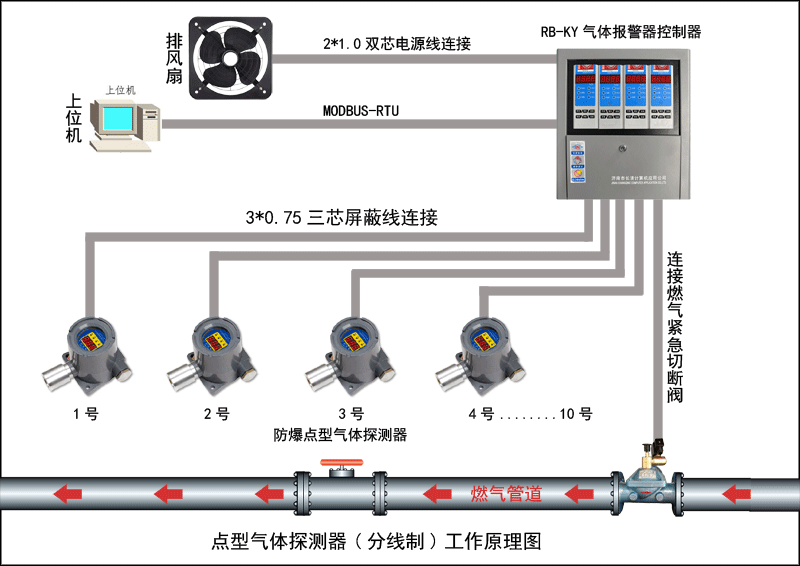

探測器單元將采集到的氣體濃度信號轉換為電信號,傳給控制器單元;控制器單元接收探測器單元傳上來的信號,經過處理、邏輯分析,以數字顯示、聲光報警的方式反應出來,并聯動所連接的風機、磁閥或其它消防設備。
1. 執行標準: GB16808-208
2. 安裝方式: 盤裝式
3. 輸入信號: 標準4-20mA

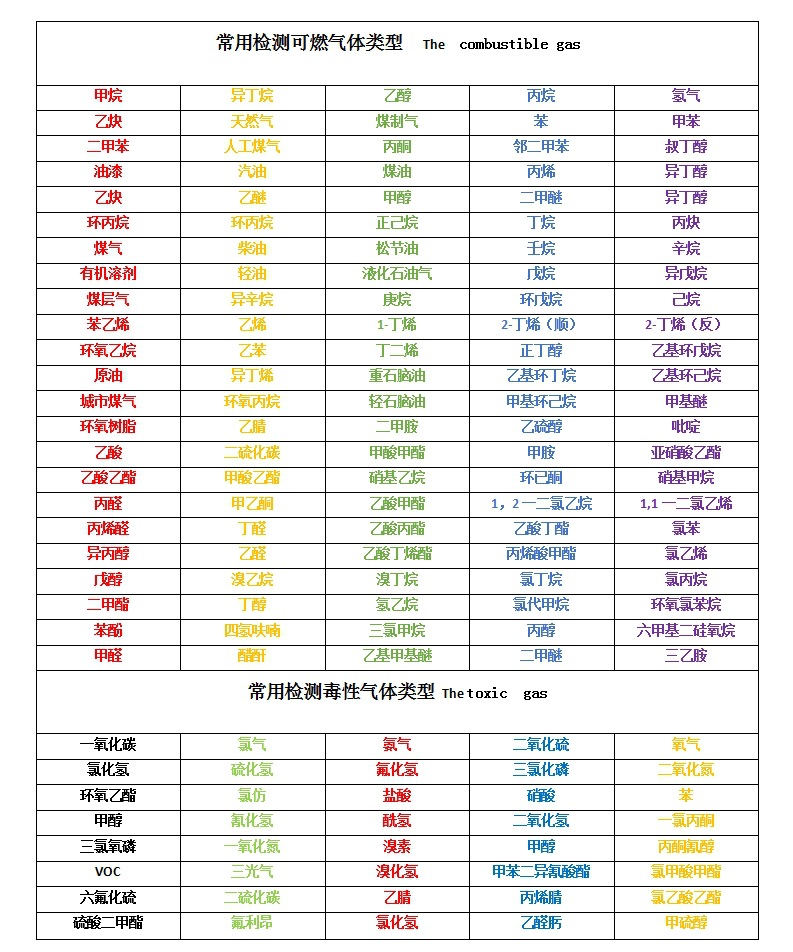

4. 濃度單位: %LEL、ppm、%V/V
5. 顯示方式: 數字顯示
6. 檢測范圍: 0-100%LEL
7. 低限報警: 20%LEL(可在1% 至25% 之間任意設定)
8. 高限報警: 50%LEL
9. 報警方式: 聲光報警
10. 響應時間: ≤30s
1. 報警輸出: 二段報警輸出(觸點容量2A/20VAC)
12. 信號輸出: 標準4-20mA電流輸出
13. 故障報警: 系統可探測并報出探測器連線短路、斷路故障
14. 報警音量: ≥70dB
15. 電 源: 24VDC
16. 工作壓力: 86-106Kpa

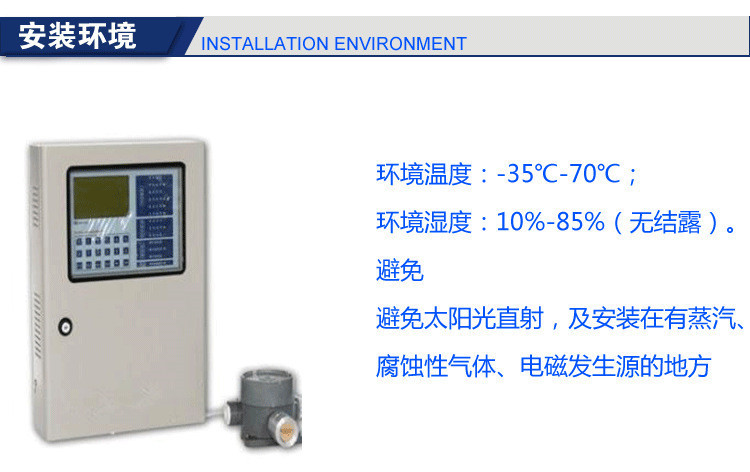

17. 工作溫度: -10℃~+50℃
18. 工作濕度: ≤93%RH(無凝露 )
19. 最大功耗: ≤5.5W/路
20. 最大傳輸距離:120米
◆輸入、輸出4-20mA標準信號
◆預熱后自動調零
◆具有高、低兩段報警 報警設定值可調
◆報警時有接點輸出或有源輸出
◆具有故障自診斷功能
◆對現場濃度值進行數字顯示

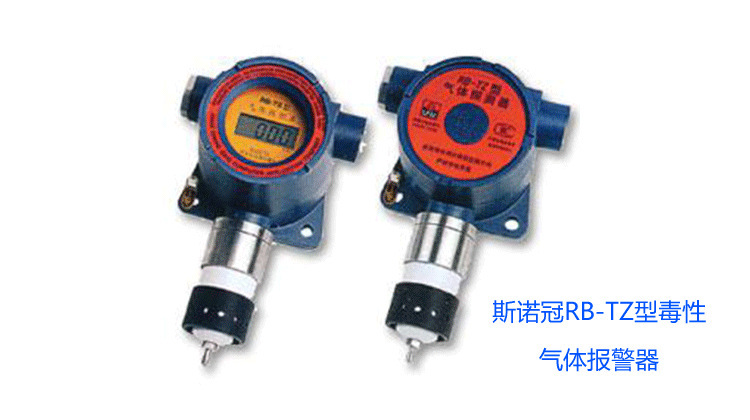

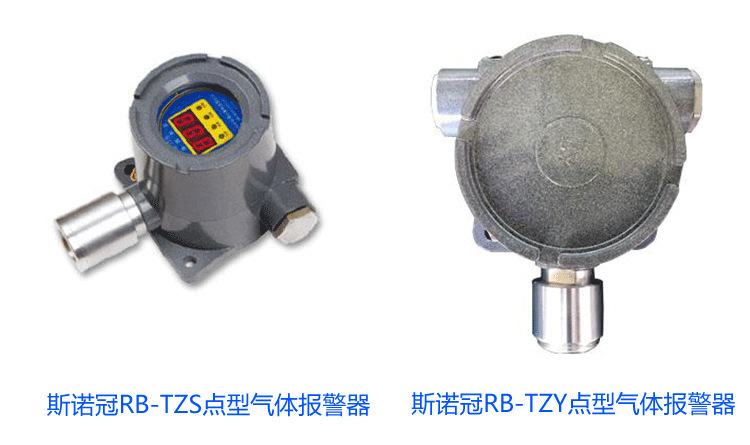

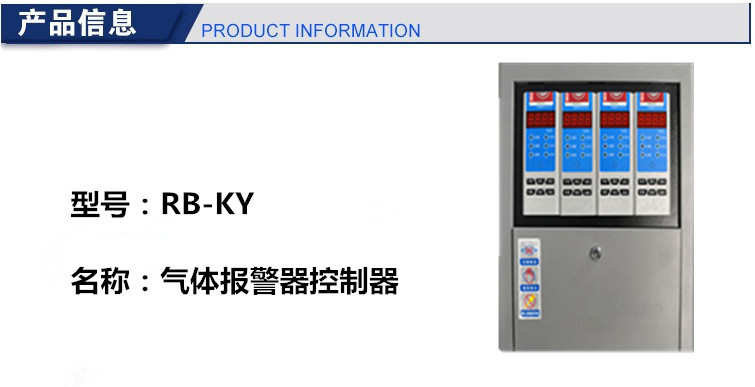

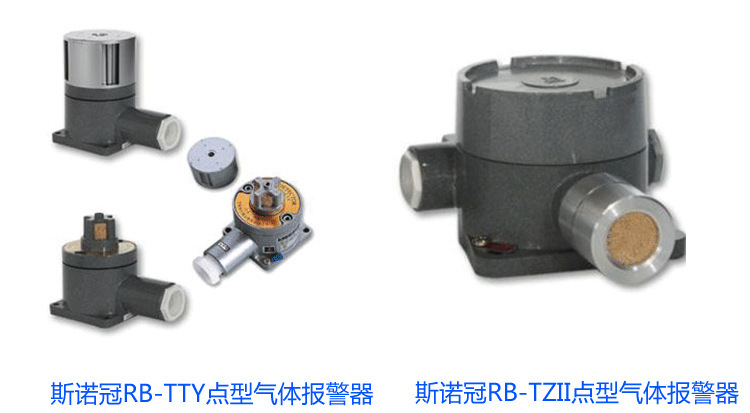

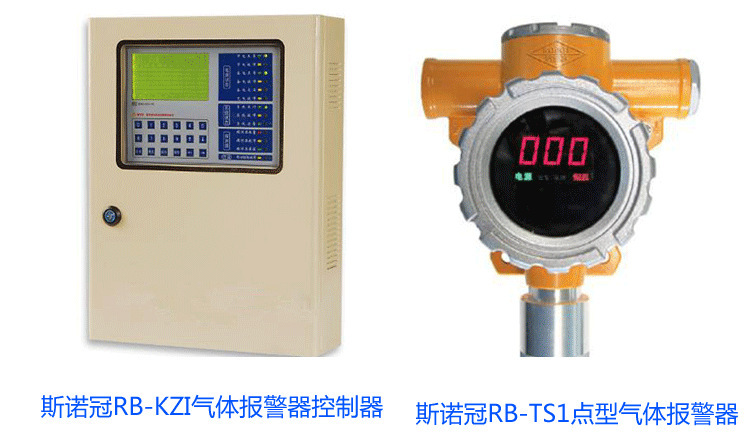

RB-KY型可燃?xì)怏w報警控制器是本公司開發的高新技術產品,可以與本公司研制的RB-TTy型、RB-TZy型、RB-TZS型(4-20)mA標準信號輸出的點型氣體探測器相配接,組成功能強大的氣體報警控制系統。亦可輸出(4-20)mA標準信號,上接二次(或DCS)儀表。 控制器單元接收探測器單元傳上來的4mA-20mA信號,經過處理、邏輯分析,以數字顯示、聲光報警的方式反應出來,并聯動所連接的風機、磁閥或其它消防設備。
