產品詳情
一、 1PN泥漿泵結構說明
（1）泥漿泵過流部分承磨件采用了耐磨鑄鐵，使用壽命長。（2）泥漿泵葉輪和護板的間隙可以及時調整，保持較高工作效率。
（3）泥漿泵4〞以上該型泵軸承直裝于水平中開托內，拆檢方便調整及時，并在油池內裝有水冷蛇形管，改善了軸承的工作條件。
二 、1PN泥漿泵結構圖
1PN、2PN、3PN型泵外形圖
2PNL、3PNL型外形圖
三、PN泥漿泵性能參數表
| 泵的 型號 | 流量q | 揚程h | 轉速n | 功率nkw | 效率η （%） | 葉輪直徑d mm | 泵重 kg | ||
| m 3 /h | l/s | m | r/min | 軸功率 | 配電機 | ||||
| 1pn |
7.2 12 16 |
2 3.33 4.44 |
14 13 12 |
1430 | 1.3 1.41 1.5 | 3 | 21 30 35 | 204 | 120 |
| 2pn（l） | 30 47 58 | 8.33 13.05 16.1 | 22 19 17 | 1450 | 5.45 6.25 6.9 | 11 | 33 39 39 | 265 | 150 250 |
| 3pn（l） | 54 108 151 | 15 30 42 | 26 21 15 | 1470 | 12 14.7 16.7 | 22 | 32 42 37 | 300 | 450 280 |
| 4pn | 100 150 200 | 27.8 41.7 55.6 | 41 39 37 | 1470 | 24.3 29 33.1 | 55 | 46 55 61 | 340 | 1000 |
| 4pn（1） | 41.5 80 111 | 11.5 22.2 30.8 |
51 50 49 |
1470 | 25 30.2 33.2 | 55 | 23 36 44.5 | 380 b 2 =30 | 1000 |
|
4pn（1） |
52 100 138 | 14.5 28 38 | 51 50 49 | 1470 | 28 37 39 | 75 | 26 37 47 | 380 b 2 =40 | 1000 |
| 6pn | 230 280 320 | 63.9 77.8 88.9 | 27 26 25 | 980 | 30.2 33 35.2 | 75 | 56 60 62 | 420 | 1200 |
| 8pn | 450 550 600 | 125 153 166.7 |
65 63 62 |
980 | 140 155 160.7 | 215 | 57 61 63 | 635 | 4000 |
| 10pn | 768 1030 1290 | 213 286 358 | 91.8 83 85 | 980 | 436 489 500 | 780 | 44 50.5 59.7 | 750 | 4600 |
| 12pn | 1350 1600 | 375 444 | 53 50 | 980 | 312 335 | 550 | 62.5 65 | 650 | 4500 |

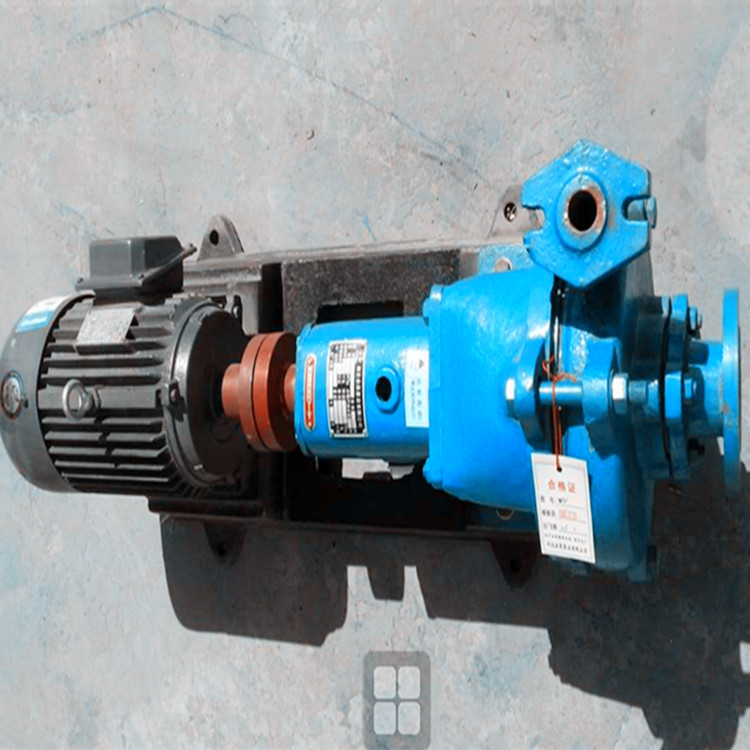

1PN泥漿泵
PN系列泥漿泵安裝尺寸
