產品詳情
二手網絡分析儀ZVL6 ZVL3 羅德與施瓦茨ZVL6 ZVL3 ZVL6 ZVL3

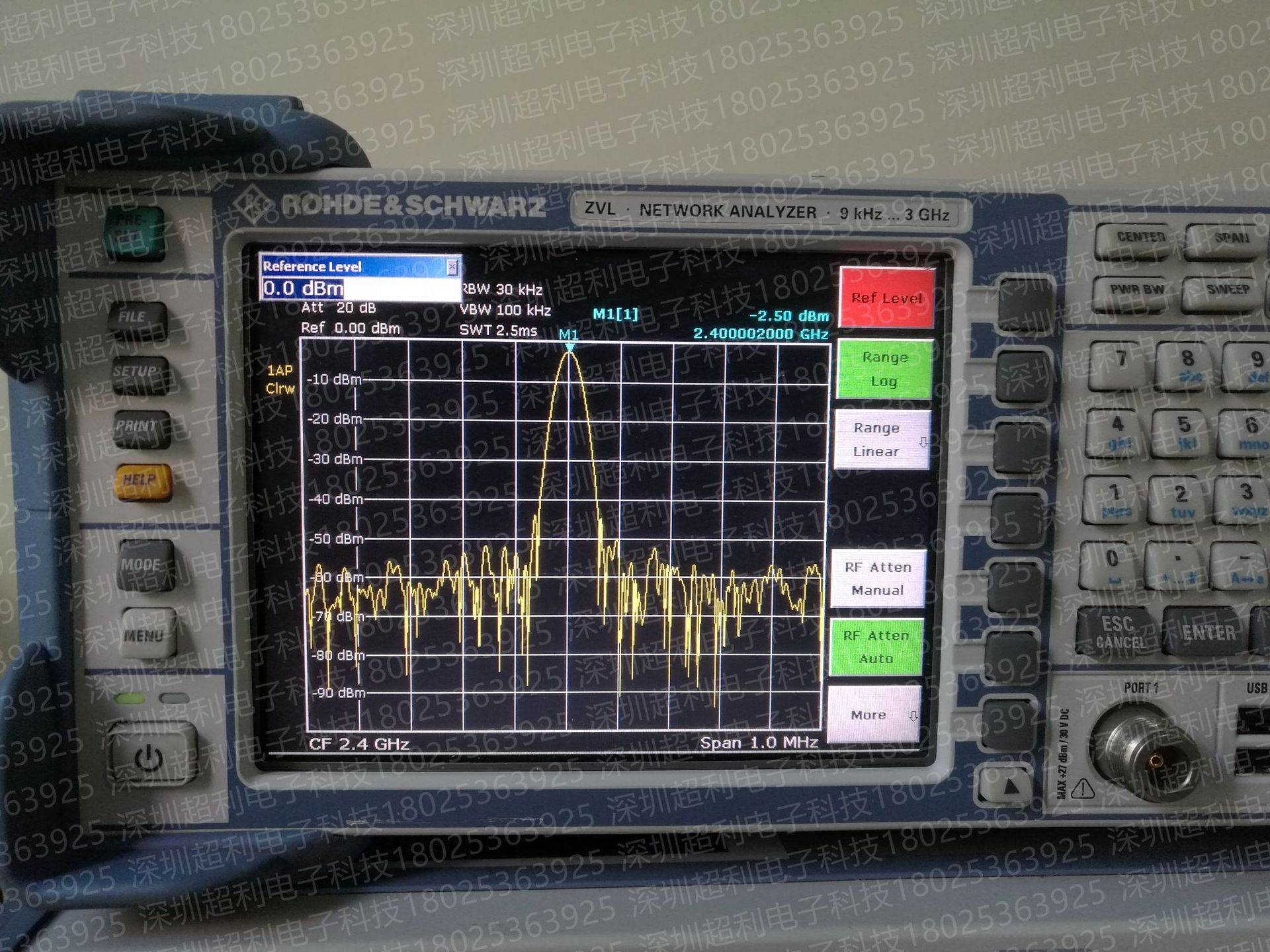

ZVL6網絡分析儀
ZVL是羅德與施瓦茨公司推出的經濟網絡分析儀。不同于市面上其他的產品，具備了強大的擴展能力，除了傳統的矢量網絡分析，還可以進行全功能的頻譜分析，噪聲系數分析和信號解調分析，配有準峰值檢波器和EMI帶寬，因而可以幫助客戶進行EMI的診斷和預兼容測試。無論是產品的開發定型還是批量生產階段，都是預算有限客戶的*。
ZVL6矢量網絡分析儀主要特點：
共有三款產品，頻率范圍分別為9 kHz至3 GHz, 6 GHz,13.6 GHz
全功能矢量網絡分析功能：S參數、增益、駐波比、反射系數、群時延、阻抗、幅度、相位、史密斯圓圖等
動態范圍高達123 dB
支持壞點測試和時域分析
可軟件升級頻譜分析儀、噪聲系數分析、數字通信解調、EMI預兼容、功率計主機等功能
標配信號解調帶寬20 MHz
支持多曲線掃描和多屏幕顯示，可同時顯示4個S參數
內置電子衰減器，zui大可承受DUT高達27 dBm的輸出功率
*的在線幫助系統，直接顯示與當前操作相關的幫助信息
6重UNDO/REDO功能，即使發生誤操作也可以輕松應對
可選配電池供電，適合外場使用
重量僅7公斤，方便攜帶
標配DVI輸出，可外接顯示器，洞察每個測量細節
WIN XP操作系統，支持USB/LAN接口，支持鍵盤鼠標操作，F(xiàn)IRMWARE*升級
ZVL6應用領域：
射頻器件和模塊的開發
射頻產品的生產測試
射頻產品的維護
高校和科研單位
有線電視網絡
二手網絡分析儀ZVL6 ZVL3性能特點：
頻率范圍 9kHz至3GHz/6 GHz(典型值為5kHz)
測量時間(201個測量點，以校準的雙端口) <75ms
數據傳輸(201個測量點)
在100Mbit/sLAN上通過RSIB 1.5ms
10Hz測量帶寬時的動態范圍 >115 dB,典型值為123 dB
輸出功率 >0 dBm, 典型值為+10 dBm
測量帶寬 10Hz至500kHz(1/2/5步)
重量(不帶電池) <7kg(15.43lb)
通道、圖表和軌跡線的數量 >100
每條軌跡線的測量點數量 2至4001
操作系統 WindowsXP
頻譜分析
頻率范圍 9kHz至3GHz/6 GHz
頻率誤差 1*10-6
帶有R&S?FSL-B4選項 1*10-7
分辨率帶寬
標準 300Hz至10MHz (1/3步)，零檔時為20 MHz
帶有R&S?FSL-B7選項 (1Hz)10Hz至10 MHz (1/3步)
視頻帶寬 10Hz至MHz
I/Q解調帶寬 20MHz
500 MHz時的典型相位噪聲 -100dBc(1Hz),10 kHz載波偏置
顯示的平均噪聲級別
1GHz時，不帶前置放大器 <-140dBm(1Hz)
1GHz時，帶前置放大器 <-156 dBm(1Hz),典型值為-163dBm(1Hz)
IP3 >+5 dBm, 典型值為+12 dBm
檢測器 正/負峰值、自動峰值、RMS、準峰值、平均值、取樣
電平測量誤差(95%置信電平) <0.5dB
