一．用途
HGS-40B型鋼筋直螺紋滾絲機。主要用于建筑工程帶肋鋼滾軋直螺紋絲頭，是實現鋼筋連接的關鍵設備?？杉庸ぶ睆?/span>16-40mm的HRB335和HRB400級帶肋鋼筋。
二．特點

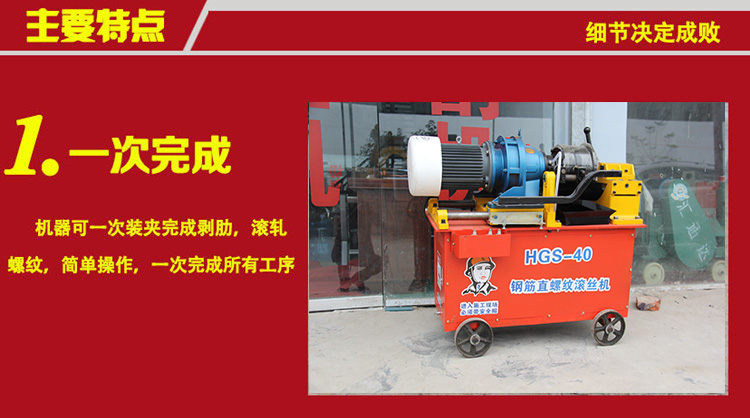

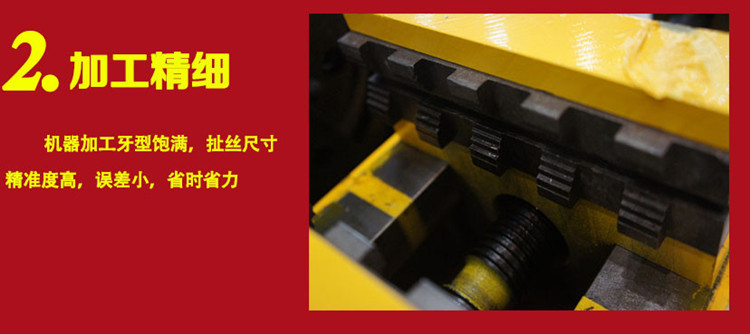

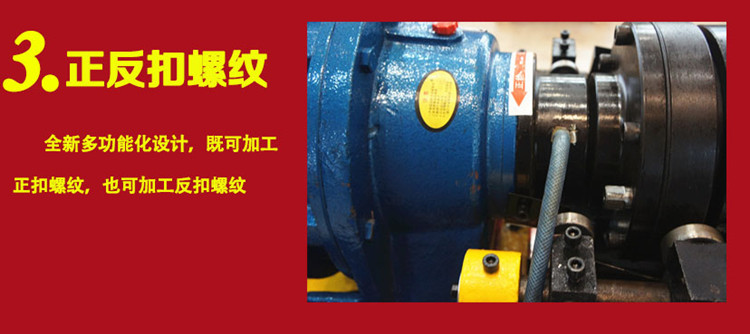

HGS-40型鋼筋直螺紋滾絲機，可一次裝夾完成從剝肋到滾軋螺紋的加工過程。加工螺紋的牙形飽滿，尺寸精度高，機械強度高。既可加工正扣螺紋，也可加工反扣螺紋。

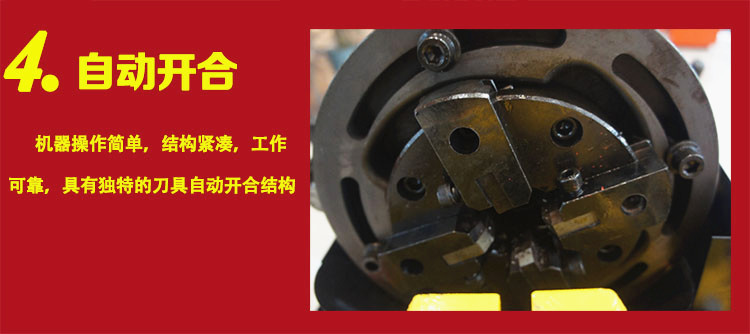

本機操作簡單、結構緊湊、工作可靠，具有獨特的刀具自動開合機構?？杉庸ぶ睆椒秶鸀?/span>16－40mm的HRB335和HRB400級鋼筋。
三．結構

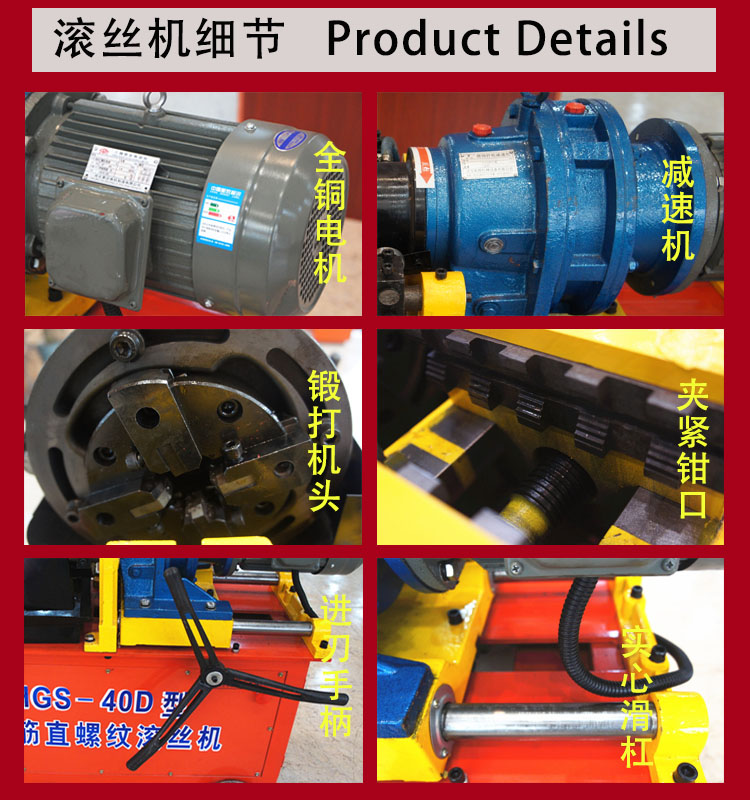

HGS－40B型鋼筋直螺紋滾絲機，由機架、夾緊鉗、導軌、滑板、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、冷卻系統、電器控制箱、控制系統等部分組成。

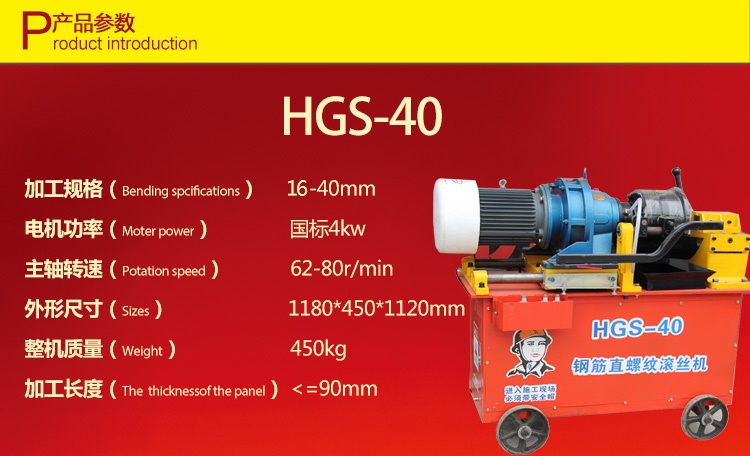

四．主要技術參數
1．加工鋼筋直徑范圍：φ16-φ40mm
2．主電機功率：4.0 KW
3．配用電源：三相380V 50Hz
4．主軸轉速：40-62r／min
5．最大加工長度：80mm
6．重量：510kg
五．使用方法
（一）加工前的準備
1．按要求接好電源線和接地線，接通電源。電源為三相380V 50Hz的交流電源，為保證人身安全請使用帶漏電保護功能的自動開關。
2．冷卻液箱中，加足溶性冷卻液(嚴禁加油性冷卻液）。
（二）空車試轉
1．接通電源。檢查冷卻水泵工作是否正常。
2．操作按鈕，檢查電器控制系統工作是否正常。
（三）加工前的調整
1．根據所加工鋼筋的直徑，調換與加工直徑相適應的滾絲輪。滾絲輪與加工鋼筋直徑的關系見表一：
2．調換滾絲輪的同時，調換與滾絲輪螺距相適宜的墊圈，以保證螺距的正確性。
3．滾絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。
4．對于固定定位盤的設備根據所加工鋼筋直徑，調換與加工直徑相適應的定位盤（定位盤上打印有加工直徑）。對于可調整定位盤的設備按定位盤刻度調整到相應的刻度，當剝肋刀磨損時還需要進行微調。
5．根據所加工鋼筋規格，調整剝肋行程檔塊的位置，保證剝肋長度達到要求值
